In diesem Artikel stelle ich dir das Thema Durchflussmesser vor und erkläre, warum es sinnvoll ist, einen solchen in deinem Pool-Filtersystem zu installieren. Der FlowVis besticht durch seine vielseitige Einsetzbarkeit – egal, ob horizontal, vertikal oder sogar über Kopf montiert. Erfahre, wie er deinen Poolbetrieb optimieren kann. Günstiger ist ein vertikaler Durchflussmesser. Der hat aber die Anforderung, zwingend von unten nach oben den Wasserfluss zu benötigen.
Mit dem FlowVis Durchflussmesser siehst du den Wasserdurchfluss in Echtzeit – perfekt für die Optimierung deiner Poolanlage. Jetzt mit Magnet und optionalem digitalen Display für maximale Genauigkeit und Komfort.
👉 10% Rabatt mit Code: TomTuT10
Präzise Messung für kleines Geld!

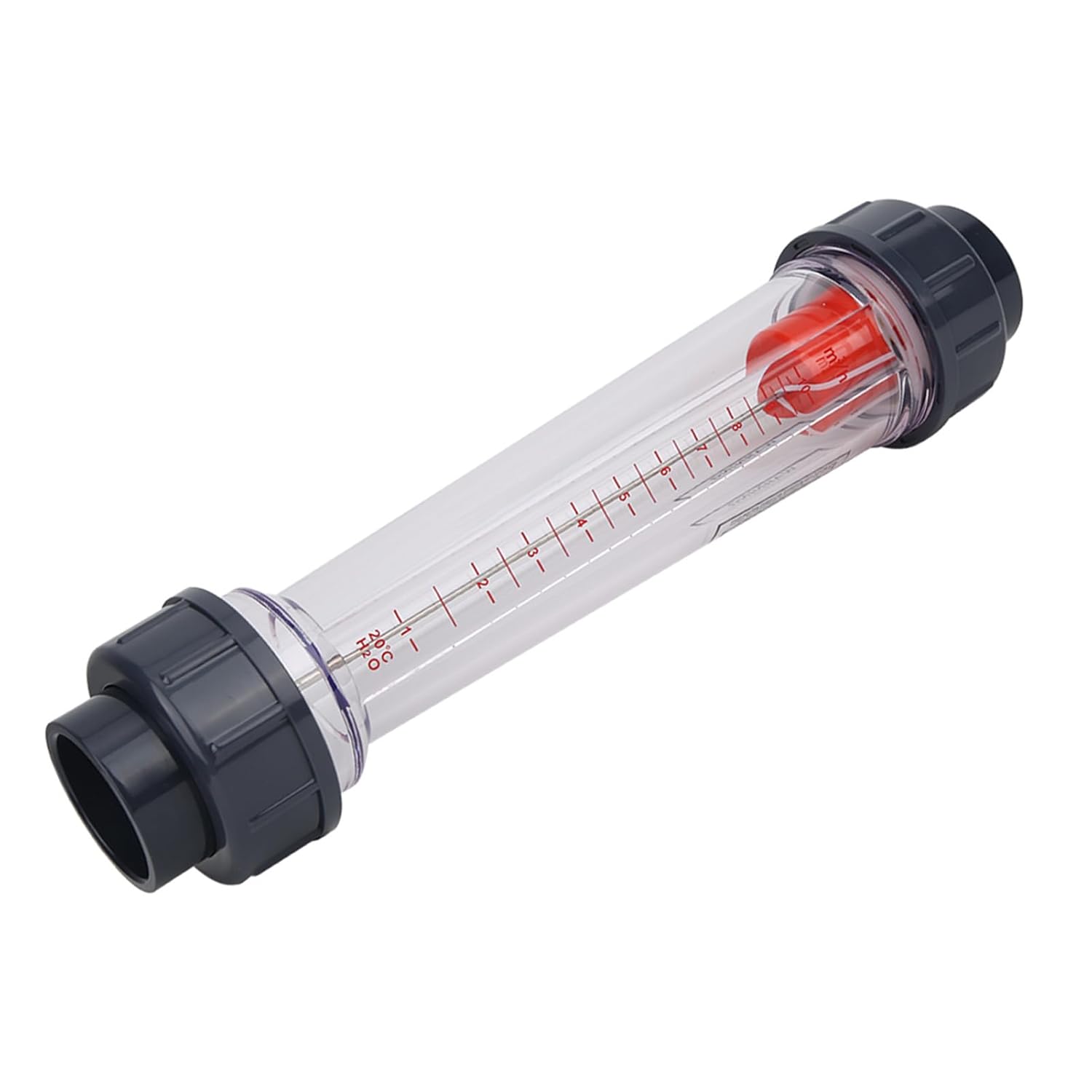

Der vertikale ABS-Durchflussmesser liefert Echtzeitdaten von 1 bis 10 m³/h – robust, einfach zu montieren und ideal für deine Poolanlage.
👉 Schon für ca. 30 €!
Mit einem Durchflussmesser kannst du exakt messen, wie viele Kubikmeter Wasser pro Stunde durch deinen Filterkreislauf fließen. Besonders nützlich ist dies bei komplexen Installationen wie einer ↗ Solaranlage, um die tatsächliche Wasserströmung zu überprüfen. So stellst du sicher, dass die Pumpe optimal läuft und dein Filtermaterial geschont wird.
Doch auch ohne ↗ Heizung im Filterkreislauf ist die richtige Durchströmung des ↗ Filtermaterials (Filtermedium) wichtig. Das hilft dir für die perfekte ↗ Wasserpflege! Darum, so sehe ich es, sollte immer ein Durchflussmesser verbaut werden! Sogar zur Fehlersuche – dazu gleich mehr.
Eine empfohlene Strömungsgeschwindigkeit durch das Filtermaterial liegt bei etwa 20-30 m³/h. Wird das Wasser zu schnell durch den Filter gepresst, kann das Filtermaterial keinen Schmutz aufnehmen bzw. festhalten. Hier kommt der ↗ FlowVis bzw. Durchflussmesser ins Spiel, um dir zu helfen, diese Werte präzise einzuhalten.
Um die optimale Durchflussmenge für dein Filtersystem zu berechnen, kannst du meinen Filtervolumen-Rechner nutzen. Gib einfach den Durchmesser deines Filterkessels in Millimetern und die empfohlene Geschwindigkeit (z. B. 30 m/h) ein, und du erhältst die ideale Durchflussmenge.
Beispiel: Bei einem Kesseldurchmesser von 500 mm ergibt sich eine Durchflussmenge von 5,89 m³/h.
Ein Werkzeugkoffer ist für den Poolheld unerlässlich. Hier findest du hilfreiche Rechner für dein Poolprojekt: ↗️ Poolheld.de/Werkzeugkoffer
Mit einem Durchflussmesser wie dem ↗ FlowVis kannst du ganz einfach potenzielle Verstopfungen in deinem Pool-Filtersystem aufspüren. Das funktioniert, indem du die einzelnen Komponenten deines Kreislaufs systematisch überprüfst.
So gehst du vor:
Typische Stellen für Verstopfungen:
Mit diesem systematischen Ansatz kannst du schnell und unkompliziert die Ursache für eine Verstopfung finden und beheben. So optimierst du nicht nur die Effizienz deines Poolfilters, sondern verhinderst auch mögliche Schäden an der Pooltechnik.
Es gibt die günstigen vertikalen Durchflussmesser. Solch einen verwende ich seit Jahren in meinem ↗ Pool-Technikraum. Damals gab es keine andere Art von Durchflussmesser. Problem hier: Der Wasserfluss muss zwingend von unten nach oben strömen. Das kann kein Problem sein. Aber wenn es eng zugeht, musst du dich teilweise stark „verbiegen“, um diesen Wasserfluss zu gewährleisten.
Der FlowVis bietet gegenüber traditionellen Schwimmkörper-Durchflussmessern zahlreiche Vorteile:
Während Schwimmkörper-Messer oft durch Kalkablagerungen blockieren können, bleibt der FlowVis robust und präzise.

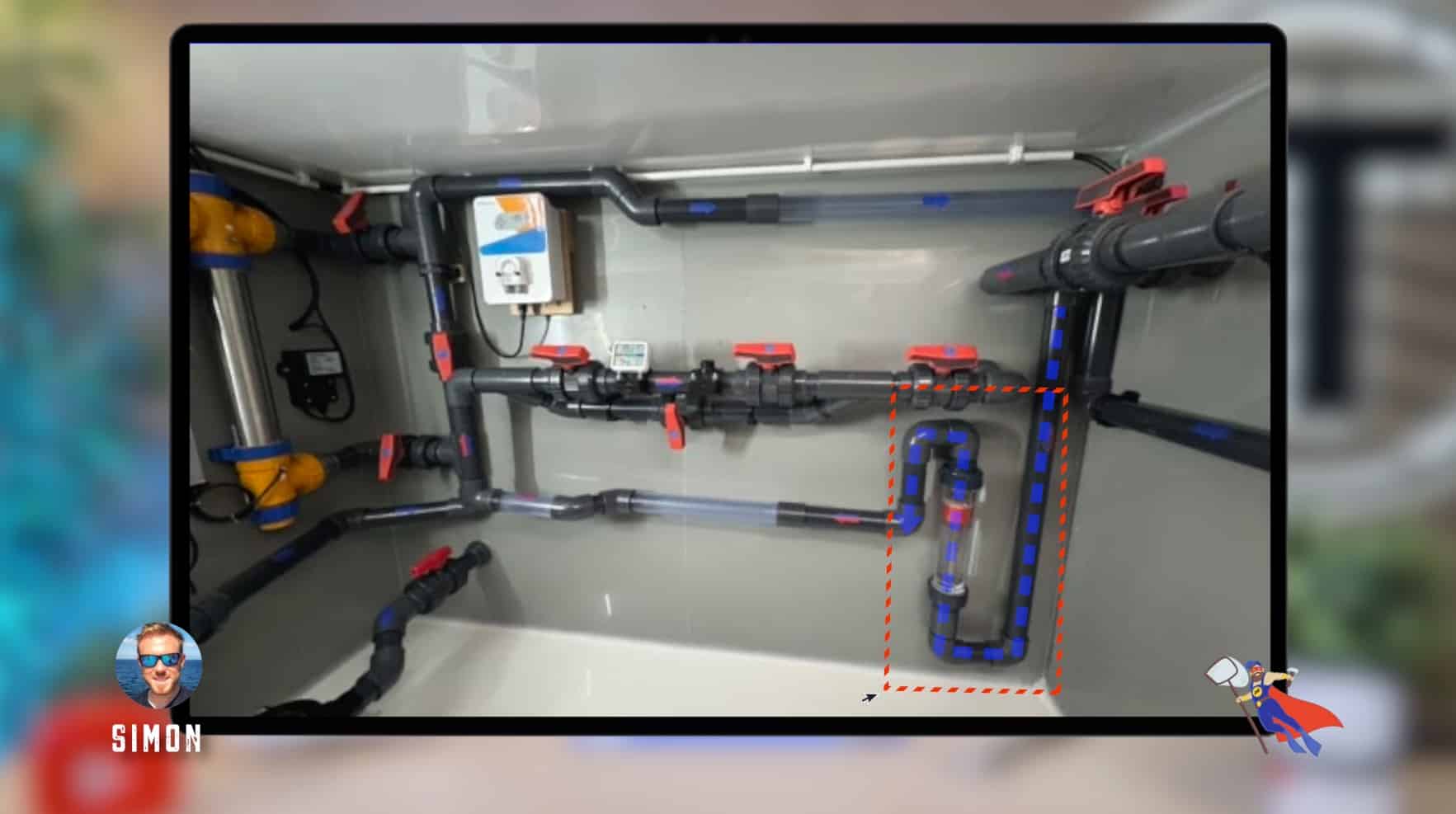

Vor allem die Freiheit die Pooltechnik unabhängig vom Durchflussmesser planen zu können, macht der FlowVis möglich! Der Poolheld Simon hat mir erlaubt, seinen Technikraum als Beispiel zu zeigen. Hier siehst du, dass er umständlich den Durchflussmesser durchströmen muss.
Ein besonderes Feature des FlowVis-Durchflussmessers ist das integrierte Rückschlagventil. Es verhindert, dass Wasser im System zurückfließt, was besonders bei ausgeschalteten Pumpen oder plötzlichen Druckabfällen wichtig ist. Dadurch schützt es empfindliche Bauteile wie Dosiersysteme und Heizkreisläufe vor Schäden.
Dank der cleveren Konstruktion funktioniert das Ventil unabhängig von der Einbaurichtung – horizontal, vertikal oder sogar über Kopf. Optimal wird es nach der Filterpumpe oder vor sensiblen Systemkomponenten eingesetzt.
Dieses integrierte Rückschlagventil macht den FlowVis nicht nur vielseitig, sondern auch zu einer sicheren Wahl für deinen Poolkreislauf.
Achtung: Nur die Größe 50 mm und 63 mm können als Rückschlagventil eingesetzt werden. Ab 75 mm schließt das Paddel nicht mehr dicht ab!
Ich werde den voraussichtlich für meine Solarheizung einsetzen. Dann fliegt das vorhandene Rückschlagventil einfach raus und der FlowVis kommt an diese Stelle. Das Digital werde ich auch verbauen und mit Farben versehen. Dazu gleich mehr.
Der FlowVis ist in der 50 mm und 65 mm Verrohrung auch ein Rückschlagventil. Das lässt sich auch nicht wirklich ändern. Spannend für eine Solarheizung oder auch falls dein Pool-Technikraum höher steht als dein Poolwasserspiegel.
Für eine Rückspülung ist das kein Problem. Denn der Wasserfluss beim Rückspülen läuft im Mehrwegeventil durch einen anderen Ausgang. Jeder Durchflussmesser ist zwischen Filterkessel und Einlaufdüse. Das hat nichts mit dem Rückspülen zu tun.
Der FlowVis eignet sich nicht für den Einsatz hinter Heizkreisen oder Dosiersystemen, da diese Bereiche zu hohen Temperaturen oder chemischen Belastungen ausgesetzt sind. Der ideale Montageort ist direkt nach dem Filterkessel, wo das Wasser bereits mechanisch gereinigt ist.
Grundsätzlich kann sogar über 61Grad heißes Wasser kurzzeitig von meiner ↗ Solaranlage herunterfließen. Darum ist jeder Durchflussmesser sicher nicht gerne in diesem Wasserstrom drin.
In den meisten Fällen reicht ein einziger Durchflussmesser. Zentral nach dem Filterkessel ist er in „kaltem“ Wasser, welches mechanisch gereinigt ist. Dort kann er dir auch als Rückschlagventil dienen. Hilfreich bei einer Technikanlage, die über dem Wasserspiegel deines Pools steht.
Zu Erinnerung: Ein ↗ Bypass um jedes zusätzliche Bauteil ist wichtig und sinnvoll. Theoretisch könntest du hier dann auch jeweils einen Durchflussmesser verbauen. Praktisch ist das aber nicht nötig. Warum? Kosten könnten hoch werden und du kannst immer durch zu- bzw. Abschalten eines Bypass sehen, wie viel Wasser durch ein Bauteil fließt.
In meinem Fall werde ich jedoch den FlowVis ziemlich sicher gegen mein aktuelles ↗ Rückschlagventil austauschen. Auch wird dort der FlowVis Digital dann sichtbar sein. Der Bildschirm leuchtet dann grün, wenn die Durchflussgeschwindigkeit korrekt ist. Weiß, wenn es darüber oder darunter liegt. Dazu aber hier im Verlauf des Blogartikels gleich mehr.
PS: im ↗ Poolheld Werkzeugkoffer kannst du dir ausrechnen, wie viel m³/h durch deine Solarheizung fließen muss.
Beim Verkleben des FlowVis solltest du auf ein paar wichtige Punkte achten, um sicherzustellen, dass er richtig installiert ist:
Mit diesen Hinweisen solltest du jetzt keine Angst vor dem Kleben haben! Generell kann ich dir mein PVC easy kleben empfehlen:
Du kannst auch nach dem Kleben noch die Wasserflussrichtung anpassen. Einfach den FlowVis abschrauben und um 180Grad versetzt wieder aufschrauben. Denk an die 2,8Nm Anzugsdrehmoment. Hiermit geht es easy:

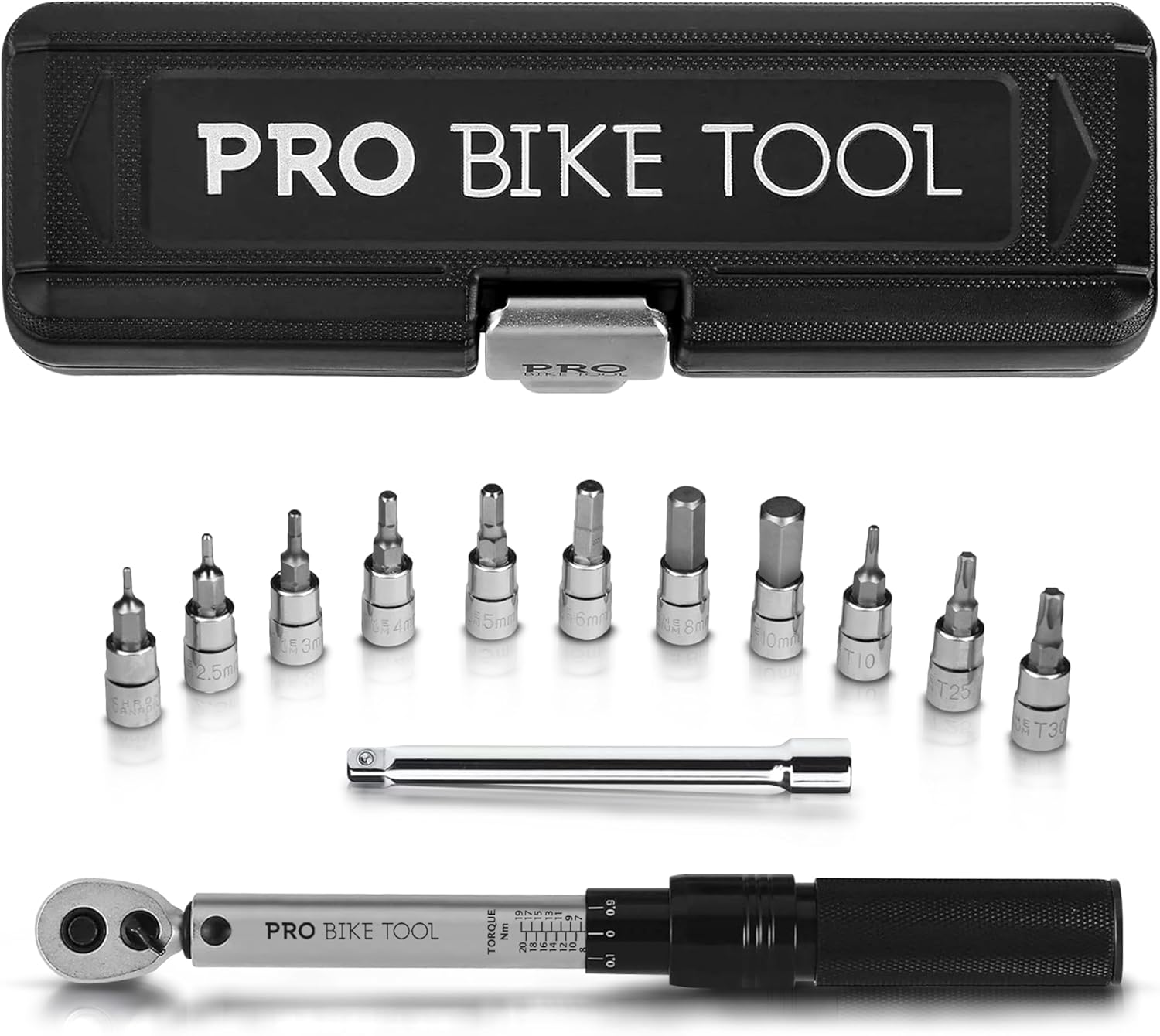

Beim Anziehen der Schrauben ist ein Drehmoment von 2,8 Nm erforderlich, um eine korrekte Dichtung zu gewährleisten. Verwende bestenfalls einen ↗🛒* Drehmomentschlüssel. Achte darauf, dass der PVC-Korpus frei von Klebstoffresten ist, um Undichtigkeiten zu vermeiden.
Mit diesem Werkzeug mache ich es und kann ich dir auch empfehlen: ↗🛒* https://amzn.to/3Bb7Xhl
Das rote Paddel ist gewissermaßen der „Schwimmer“ welcher dir anzeigt, wie viel Wasser durchfließt. Diesen gibt es optional mit einem eingeklebten „Magnet“. Damit ist es dann möglich, diesen analogen m³/h Wert digital zu verarbeiten. Du kannst den FlowVis mit integriertem Magnet im Paddel direkt bestellen. Oder später einfach nachrüsten. Es ist wirklich ganz einfach. Im Video siehst du das ganz genau: ↗ https://youtu.be/xau8Abc8L9M?t=810
Nicht nur ein Paddel mit Magnet unterscheidet die Versionen. Natürlich bekommst du den FlowVis auch in unterschiedlichen Größen. Dabei ist dann auch wichtig, dass die Anzeige anders aussieht:
So kann der 50 mm FlowVis von 2 bis 20 m³/h anzeigen.
Die Version für 63 mm und 75 mm zeigt bis zu 25 m³/h an.
Achtung: Nur die Größe 50 mm und 63 mm können als Rückschlagventil eingesetzt werden. Ab 75 mm schließt das Paddel nicht mehr dicht ab!
Mit dem optionalen digitalen Add-on kannst du den FlowVis aufrüsten, um die Wasserströmung digital anzuzeigen. Die Anzeige kann individuell konfiguriert werden, z. B. durch Warnsignale bei zu niedrigen oder zu hohen Durchflussmengen. Über eine USB-Verbindung lassen sich zusätzliche Funktionen freischalten.
Damit die Anlage verstehen kann, welcher Wert vom Paddel-Magnet übertragen wird, musst du per DIP / kleine Jumper / das richtige FlowVis einstellen.
Auf dem Gehäuse steht bei mir „FV-M-d50„. In der Tabelle, welche als PDF auch mitgeliefert wird, findest du den Eintrag „…FV-C-M-d50„. Das „..–C–..“ in dem Wert kannst du ignorieren.

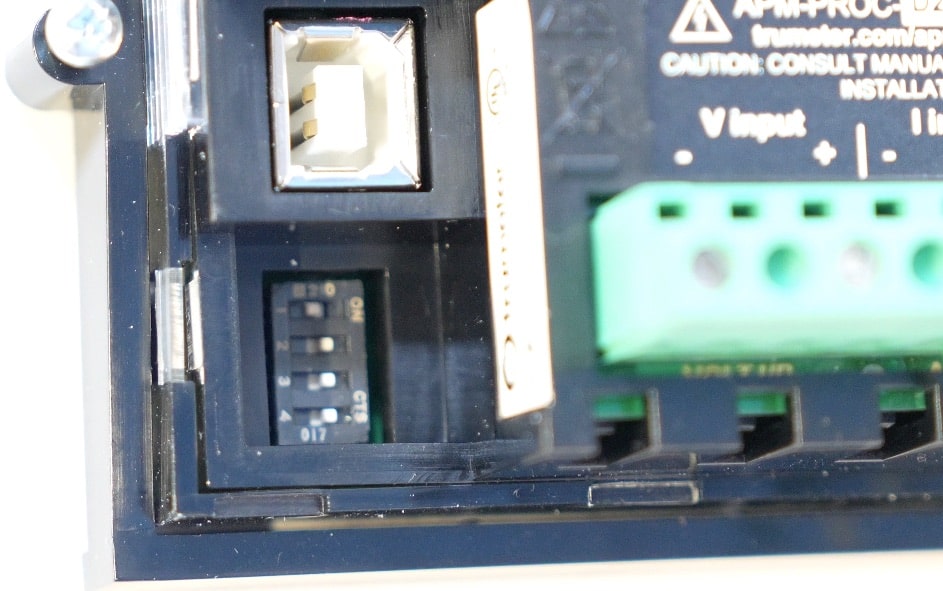

Unter dem USB-Anschluss findest du die DIP-Schalter. In meinem Fall ist die 1 Aus. 2, 3 und 4 sind ON.
Erst jetzt ist zuverlässig gewährleistet, dass die Digitalanzeige auch einen richtigen Wert anzeigen kann.
Die Anzeige erscheint rot, grün oder auch weiß. Du kannst einstellen, dass es rot wird, sobald weniger als 6 m³/h durchfließen. Oder zwischen 12 und 6 m³/h werden immer grün angezeigt. Außerdem kannst du den Zustand, ob das Paddel offen oder geschlossen ist, abfragen und mit einem Hilfsrelais einen Aktor, wie eine Poolpumpe, ansteuern.
Dazu schließen wir einfach ein USB-Kabel hinter der Anzeige und an deinem Laptop an

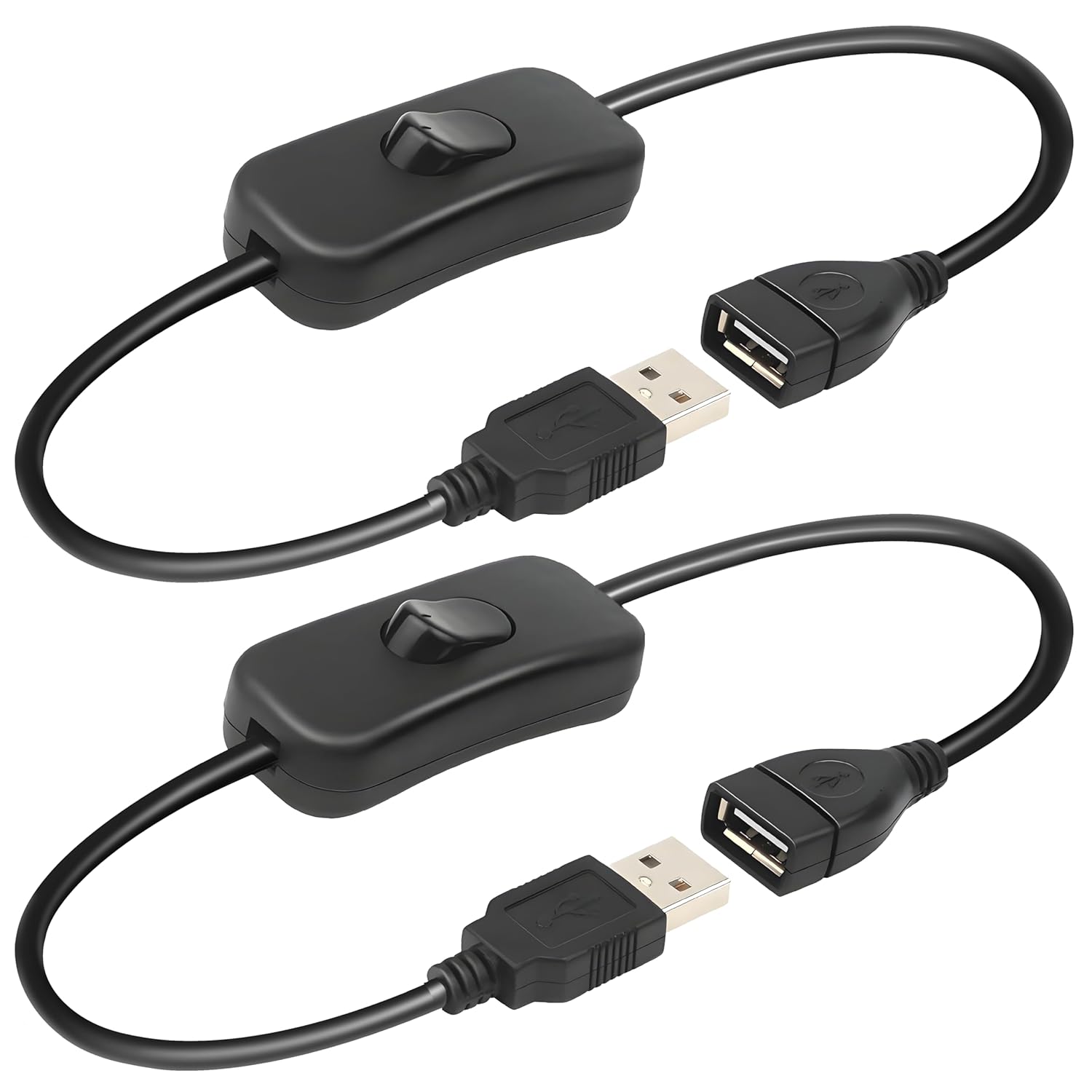

USB-Schalter aus dem Bild: 🛒*https://amzn.to/3Q4UnQo
Mit der kostenlosen Software „APMConfigurator“ und einem Microsoft Windows-Betriebssystem kannst du nun das Display bzw. die Anzeige konfigurieren.
Mit „Enable SP2 Output“ kannst du ein Hilfsrelais (nicht im Video und auch nicht im Blogartikel beschrieben) ansteuern. Grund ist das Paddel. Ist es geschlossen oder offen im „richtigen“ Zustand?
Mit „Change Backlight“ kannst du nun einstellen, welche Farben das Display wann annehmen soll.
Nach dem Video habe ich mich dafür entschieden, dass meine Anzeige weiß leuchtet, wenn es unterhalb von 6 m³/h und oberhalb von 8 m³/h anzeigt.
Es wird also grün, wenn es zwischen 6 und 8 m³/h Wasserdurchfluss messen kann.
So sehe ich sofort, dass meine OKU-Solarheizung korrekt durchflutet wird.
Im Blogartikel bin ich sehr stark auf den FlowVis eingegangen. Generell ist ein Durchflussmesser aber unverzichtbar, sobald du deine Poolwasserpflege verbessern möchtest. Es beginnt nämlich schon bei der richtigen Geschwindigkeit für dein Filtermaterial. Wenn das zu schnell durchflutet wird, ist es einfach fast unmöglich das Wasser wirklich zu desinfizieren.
Ein günstiger Durchflussmesser macht sicher seinen Job ohne Probleme. 👉 Schon für ca. 30 €! ↗🛒* https://amzn.to/3TlpJoA
Bei mir läuft der auch seit Jahren und ich kann nicht behaupten, es wäre wichtig gewesen 10-mal mehr zu bezahlen. Wer aber am Anfang steht und seinen Pooltechnikraum auch nach dem Durchflussmesser ausrichtet, sollte sich über den FlowVis freuen können! Denn auch der Poolheld Simon hatte das schön umständlich montieren müssen.
So was kann, wenn es dich denn stört, das schöne Bild der cleanen Technikräume etwas versauen. Vom Preis abgesehen.
Was hältst du von dem Thema? Lass es mich in den Kommentaren wissen
