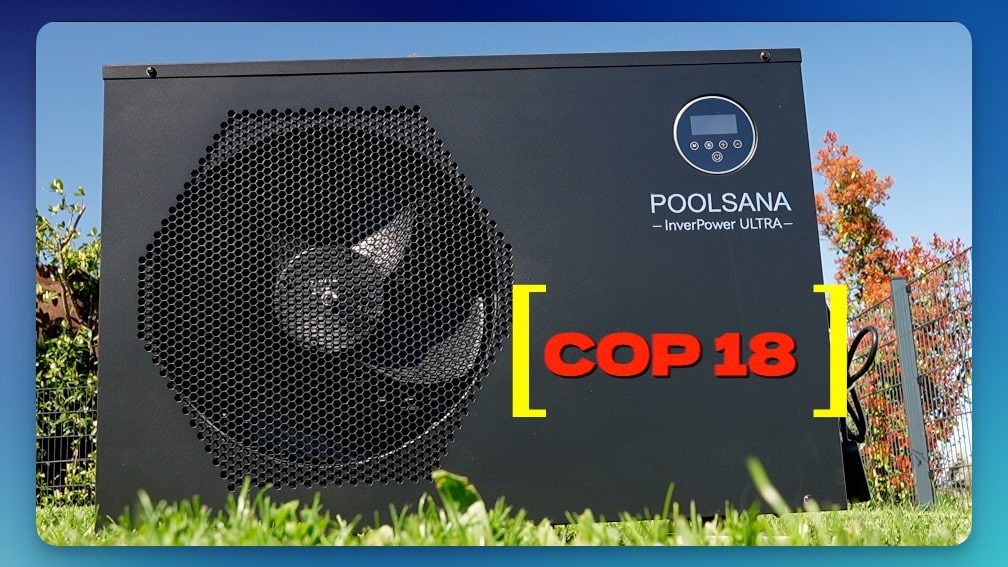

Dass Poolsana nun immer mehr Wärmepumpen auf einen COP-Wert von bis zu 18 aufrüstet, ist für uns Poolhelden hervorragend!
Denn mit jeder Kilowattstunde Strom, die in diese Wärmepumpe fließt, kommt ein Vielfaches (*COP-Wert) an Heizleistung für das Poolwasser heraus!
Wichtig: Der genannte COP-Wert von bis zu 18 wird unter optimalen Bedingungen erreicht – also bei warmer Außenluft und moderaten Wassertemperaturen. Genau das ist im Sommer im Poolbereich aber oft der Fall, wie ich auch in meinem Fazit-Video zu den Wärmepumpen erkläre.
Pool-Wärmepumpe im Check: Welche ich die Richtige?. #TomTuT #Poolheld

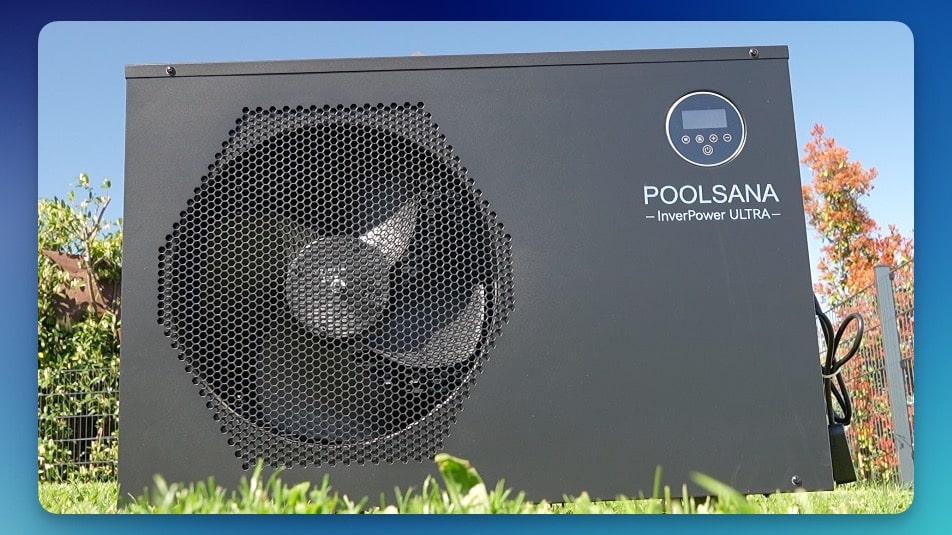

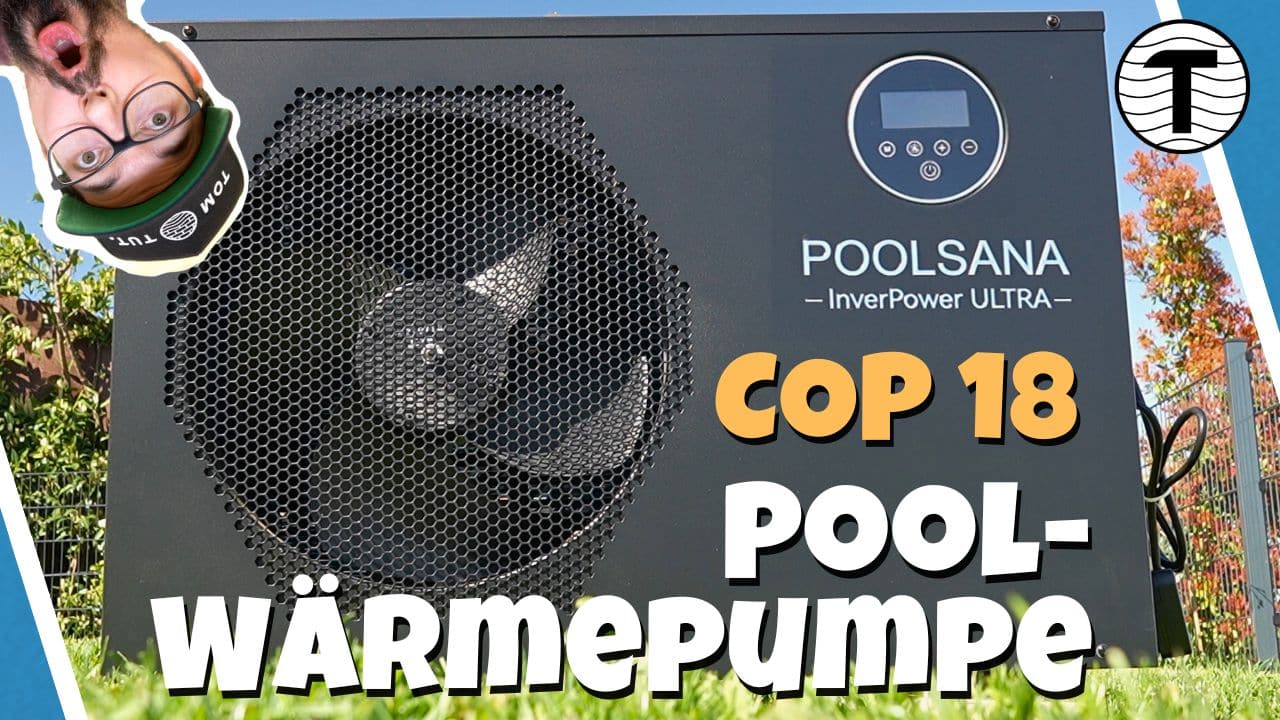

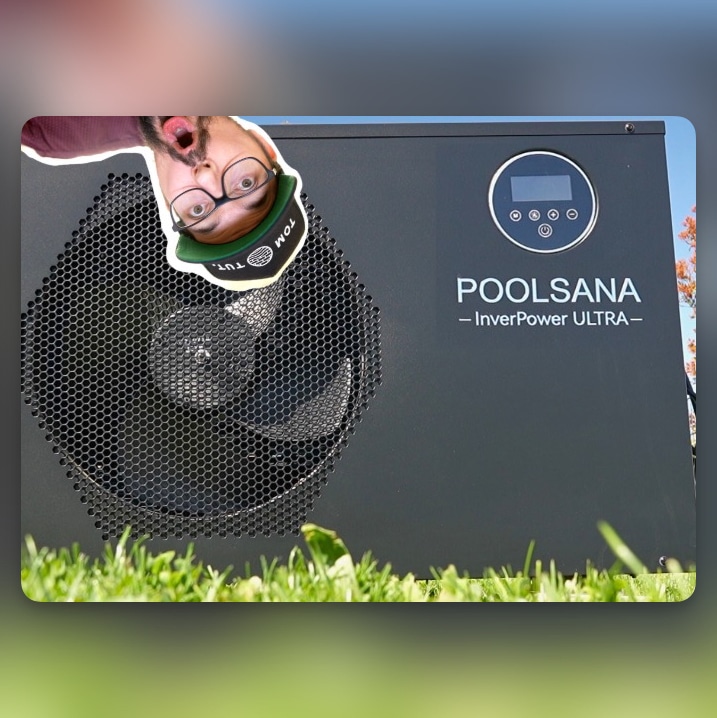

Du bekommst die InverPOWER Ultra in verschiedenen Größen geliefert. Je nach Heizleistung kann das Gehäuse auch größer werden. Such dir daher vorher die genauen Maße aus dem Technischen-Datenblatt online raus:

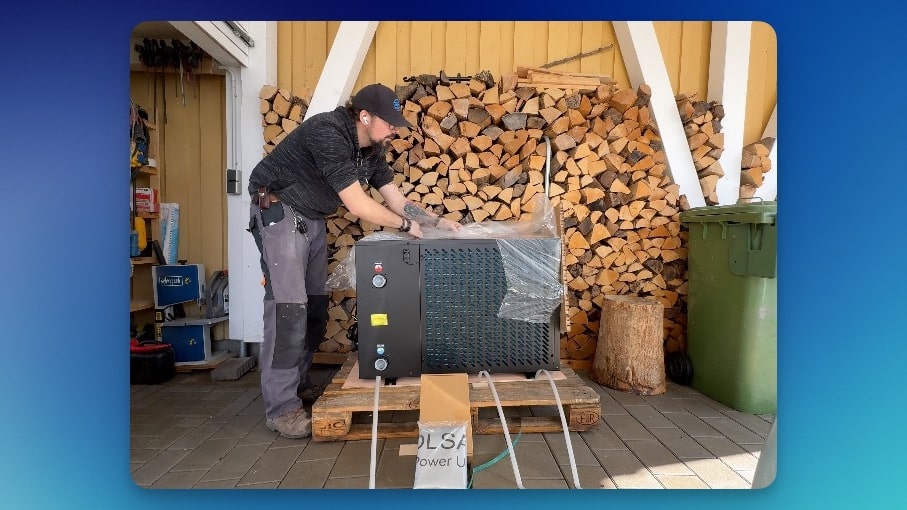

Die Lieferung passiert auf einer Europalette. Schaff dir daher genug Platz für die Anlieferung. Vorab meldet sich, so ist es bei mir, immer die Spedition um den Liefertermin mit dir zu koordinieren.

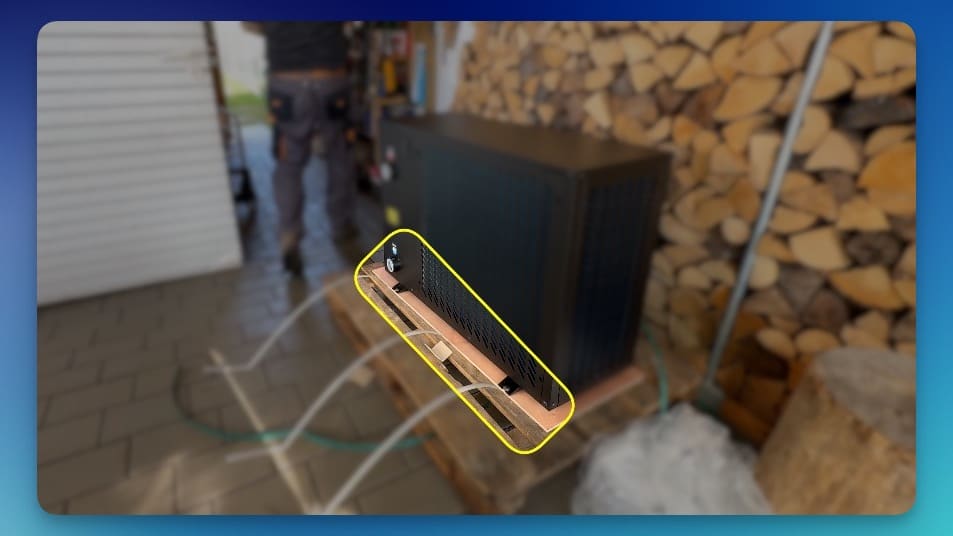

Auf der Europalette und unter der Wärmepumpe ist ein dünnes Holzbrett. Das ist stabil genug, damit du die Wärmepumpe sicher von der Europalette zu deinem Wunschort bringen kannst. Vier kleine Schrauben halten dabei an den Stellfüßen das Brett bzw. die InverPOWER Ultra am Platz.

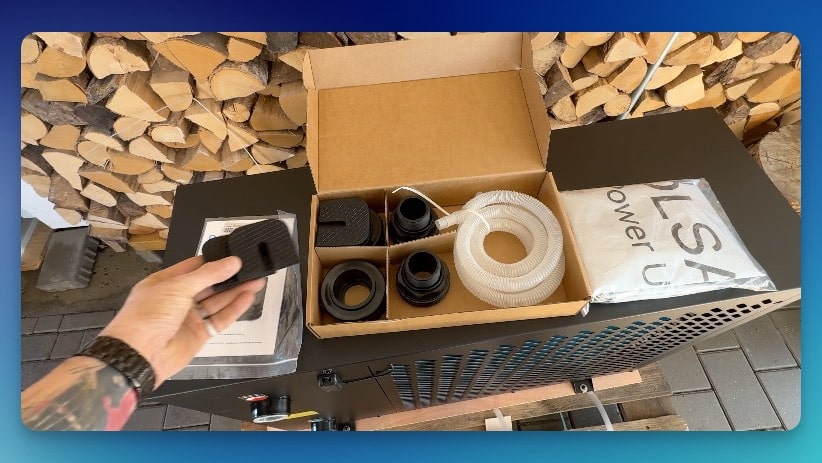

Zudem ist im Lieferufang, neben der InverPOWER Ultra selbst:
Für den Pooltechnikraum habe ich alles in 50mm PVC-Verrorhung aufgebaut.
Das kann ich dir empfehlen, selbst wenn du einen kleineren Durchmesser für deine Poolleitungen und Einlaufdüsen verwendest. Bei der 50mm Verrohrung bekommst du sehr viel Zubehör, welches sich einfach anbauen lässt.

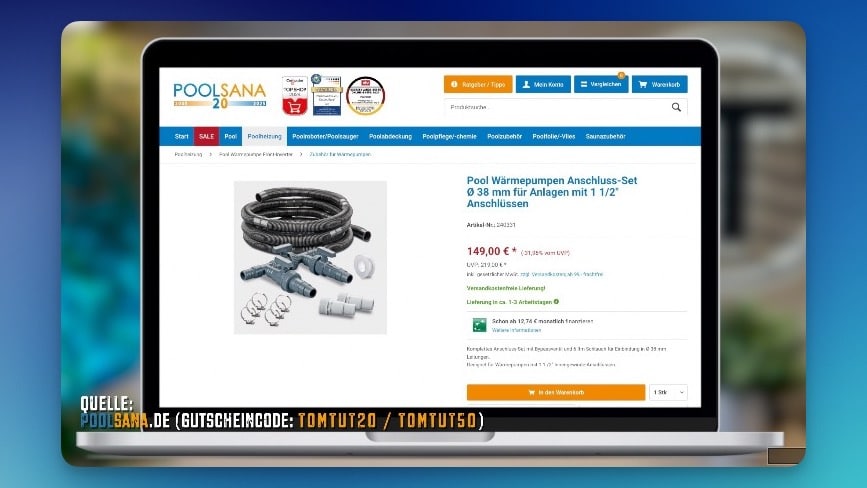

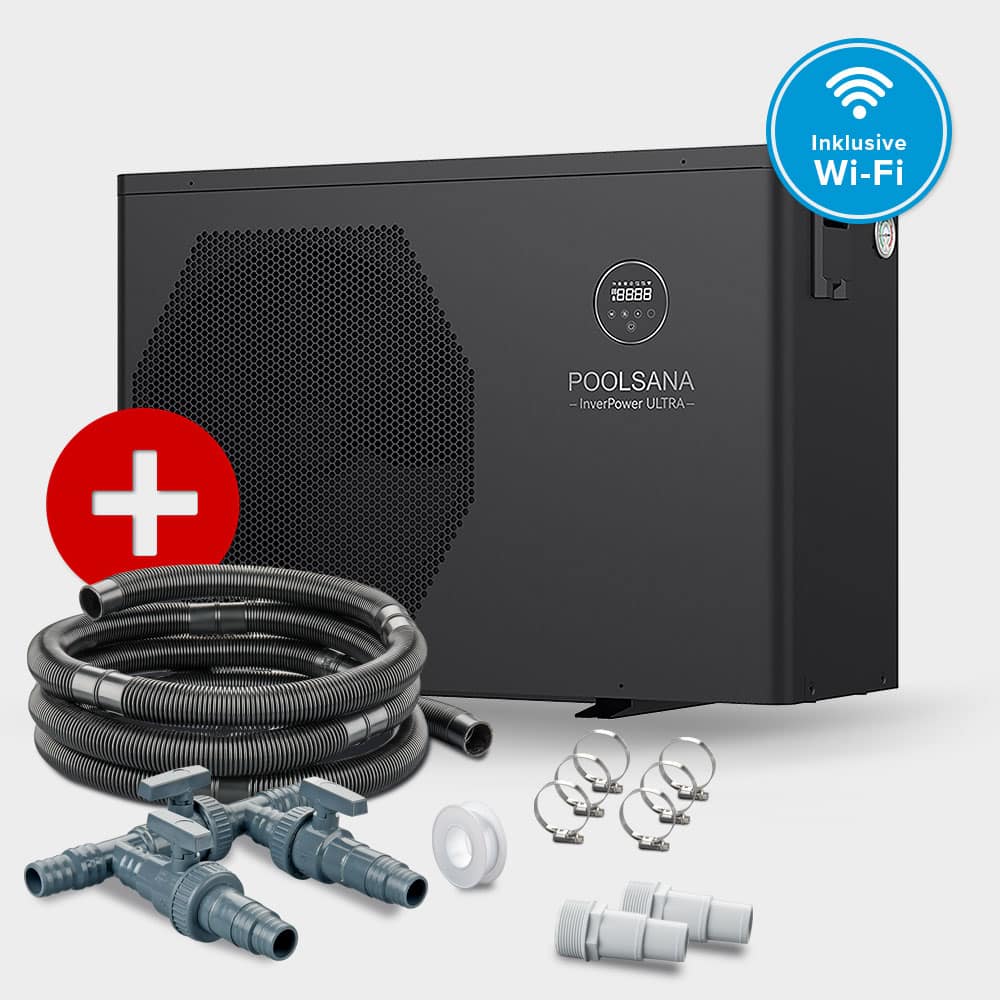

Doch einen Übergang von der 50mm Inverter-Wärmepumpe gibt es auch. Poolsana bietet das sogar direkt als Anschlussset mit an:
Ein Beispiel: ↗🛒 50er Wärmepumpe + Anschluss-set-38-mm
Dank Titan-Wärmetauscher ist die Wärmepumpe auch für Pools mit Salzelektrolyse geeignet – solange du unter 0,5 % Salz bleibst (5 g/l).
Wichtig: Die Pumpe muss hinter dem Filter, aber vor allen anderen Aufbereitungsanlagen eingebaut werden (z. B. UV, Chlorinator etc.).

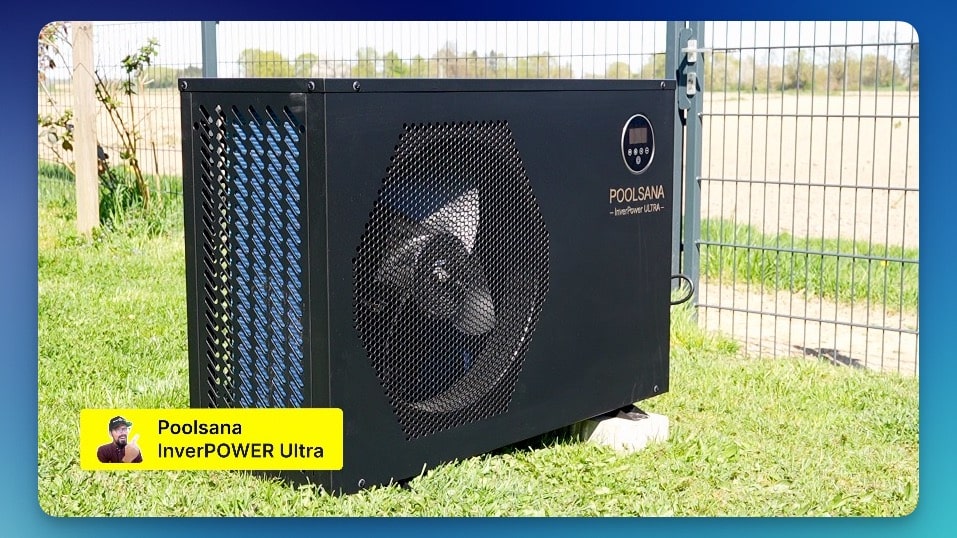

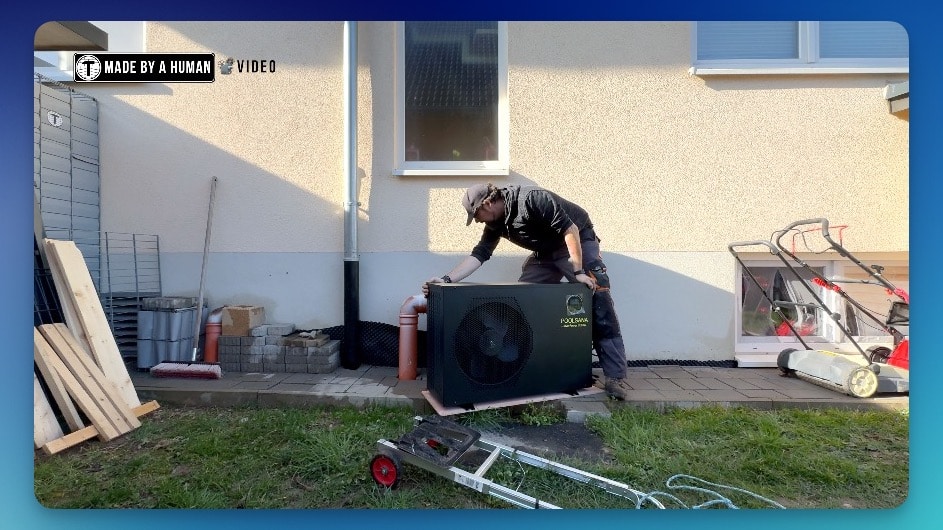

Der wichtigste Hinweis von mir ist: „Stell die Wärmepumpe so nah wie möglich an den Pool. Nur so weit wie nötig entfernt aufstellen„.
Ab ca. 7 Meter, so die Händleraussagen, verlierst du immer mehr die effektive Heizung. In den Leitungslängen verlierst du einfach Energie.
Je besser du deine Leitungen isolierst, desto weniger Wärmeverlust hast du. Ich habe meine Leitungen konsequent in KG-Rohe verlegt. Das ist schon besser als diese direkt in die Erde, mit Sand umhüllt, zu verlegen.
Die Luftansaugung erfolgt von hinten. Dort wird die warme Umgebungsluft angezogen. Nach vorn wird diese über das große Lüfterrad abgeblasen.

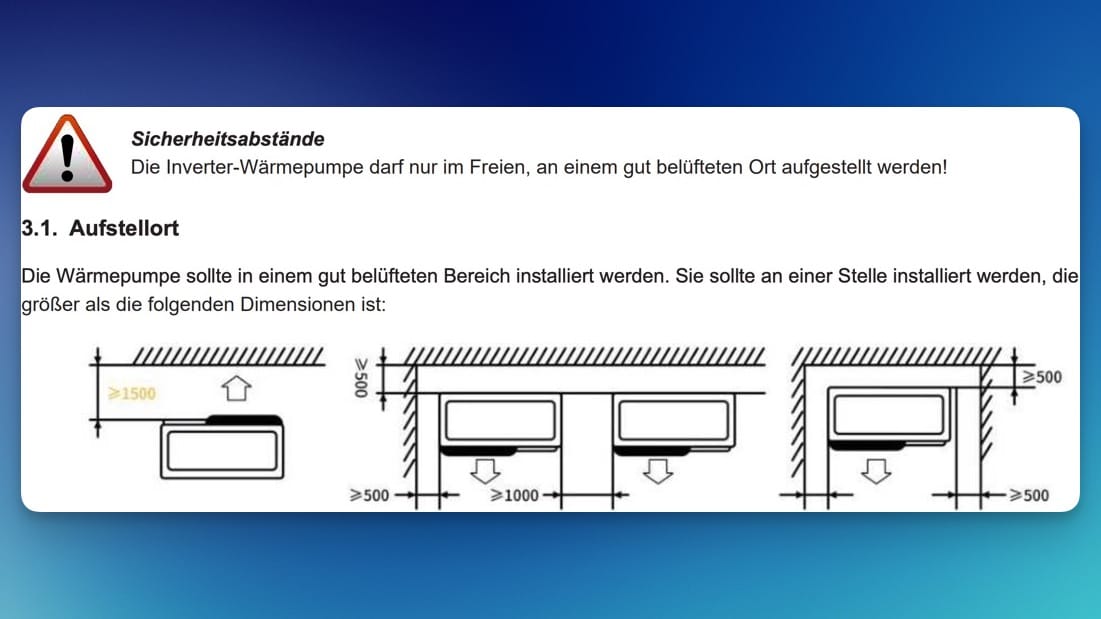

In dem PDF, das du auch online bei der Wärmepumpe findest, wird im Schaubild allgemein aufgezeigt, wie viel Abstand die Wärmepumpe hinten und seitlich benötigt. Halte dich auch daran. Ansonsten kann sie keine warme Luft ansaugen, genauer gesagt wird ggf. von der kalten abgeblasenen Luft gestört und saugt diese möglicherweise sogar wieder ein.
Die Abmessungen der einzelnen Wärmepumpe findest du auch in dem PDF bzw. hier in den Tabellen:
| Bezeichnung | Inver POWER Ultra 7 | Inver POWER Ultra 9 | Inver POWER Ultra 12 |
|---|---|---|---|
| Nettoabmessung (L×B×H) | 895×355×608 mm | 895×355×608 mm | 980×400×660 mm |
| Bezeichnung | Inver POWER Ultra 15 | Inver POWER Ultra 18 | Inver POWER Ultra 21 |
|---|---|---|---|
| Nettoabmessung (L×B×H) | 980×400×660 mm | 980×400×660 mm | 1100×455×765 mm |

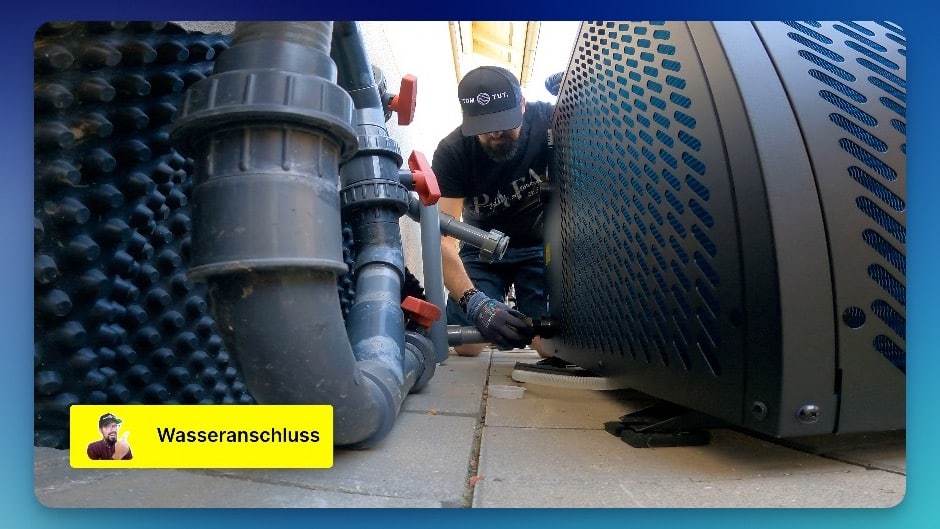

Die Wärmepumpe wird per Bypass an die Druckseite deiner Filteranlage angeschlossen – also in die Leitung, die zu den Einlaufdüsen führt.
Die Anschlüsse sind 1½“ Innengewinde, passende Verschraubungen auf 50 mm sind schon dabei. Damit klappt die Verbindung ganz einfach.

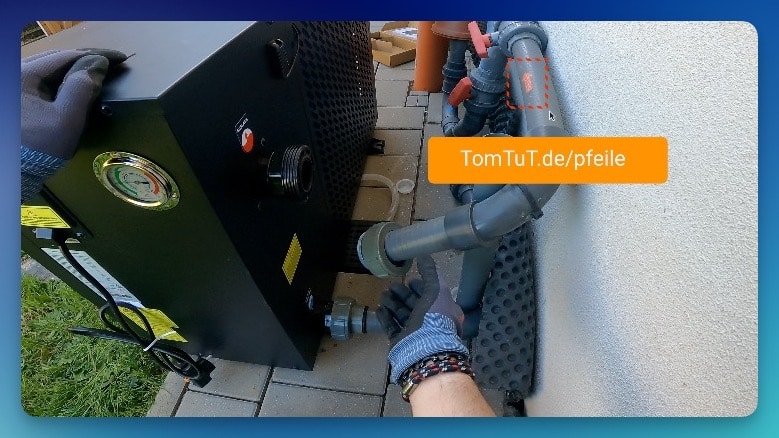

Unten kommt das kalte Wasser IN die Wärmepumpe. Oben kommt das ca. 2 Grad wärmere Wasser wieder aus der Wärmepumpe heraus.
Dabei sind die Schraubmuffen im Lieferumfang mit dabei. Vorne drauf wird dann eine 50er PVC Klebemuffe verschraubt. Im Video zeige ich das nicht, weil ich immer wieder die gleichen Anschlüsse verwenden kann.
PVC kleben ist einfach. Soll man es aber zusammenstecken oder zusammendrehen? Der Unterschied ist wichtig und die Gründe logisch. #TomTuT

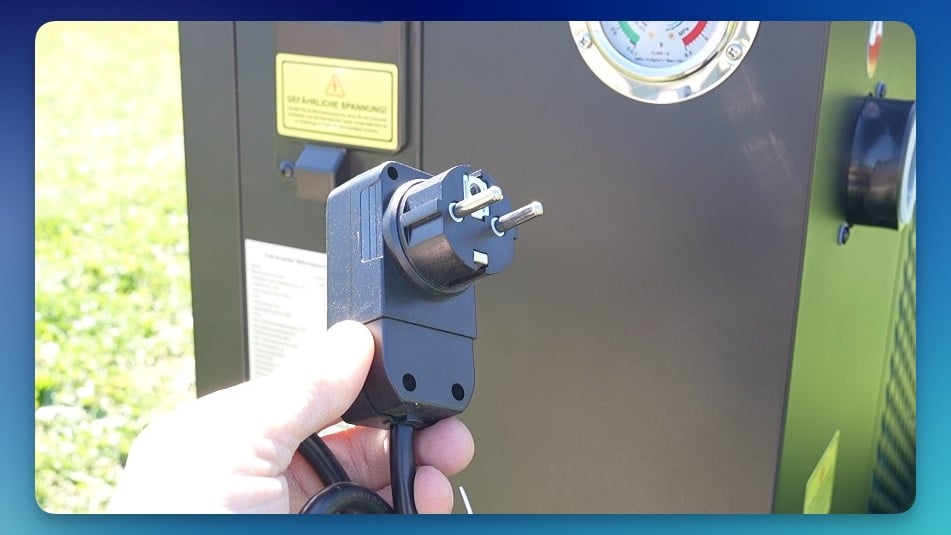

Die InverPOWER ULTRA kommt anschlussfertig: ca. 1,5 m Stromkabel mit Stecker ist dran.
Du brauchst nur eine freie Steckdose mit 16 A Sicherung und FI-Schutz – und schon läuft das Ding.

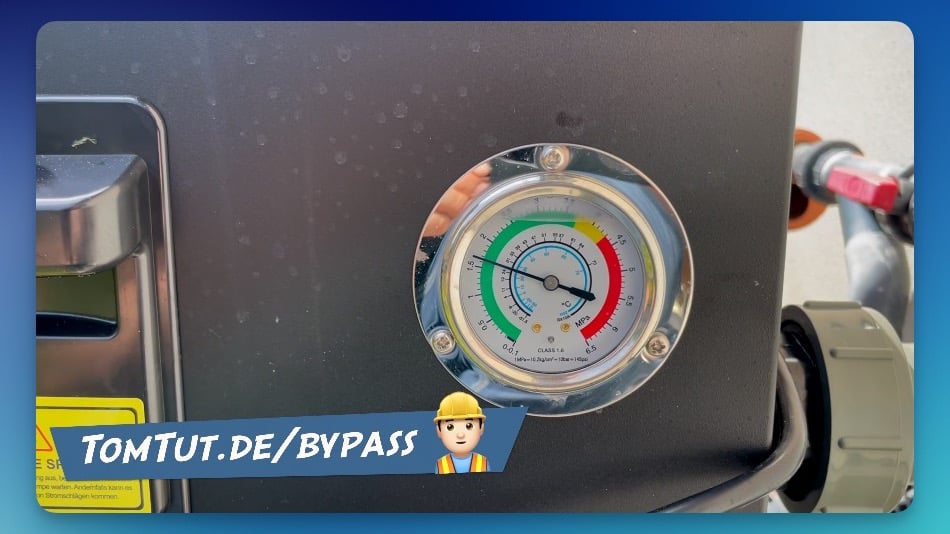

Die Manometer zeigt dir nicht den Druck deines Wassers an – oder gar die Temperatur. Nö, du siehst am Manometer den Druck des Kühlmittels. Das ist ein Indikator dafür, ob dein Wasserdurchfluss zu stark oder zu schwach ist.
Außerdem sollte die Ausgangstemperatur ca. 2 Grad über der Eingangstemperatur liegen.
Meist kannst du das über die Statusdaten am Display oder in der App der Wärmepumpe einsehen.

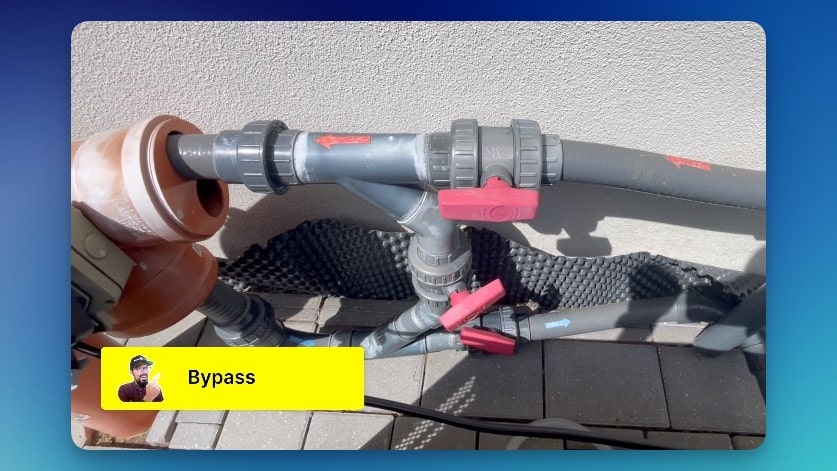

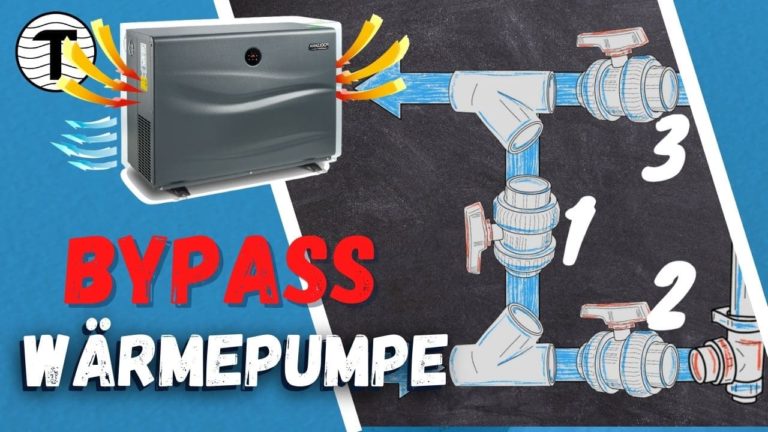

Eine Wärmepumpe oder Inverter-Wärmepumpe muss an einem Bypass montiert werden. Warum und wie zeige ich dir ganz einfach #TomTuT #Poolheld
Jede Wärmepumpe hat in den technischen Daten eine klare Angabe, wie viel Wasser mindestens pro Stunde durchfließen muss – das ist der sogenannte Mindestdurchfluss.
Bei meinem Testgerät, der InverPOWER Ultra 12, liegt dieser Wert bei 5,5 m³/h

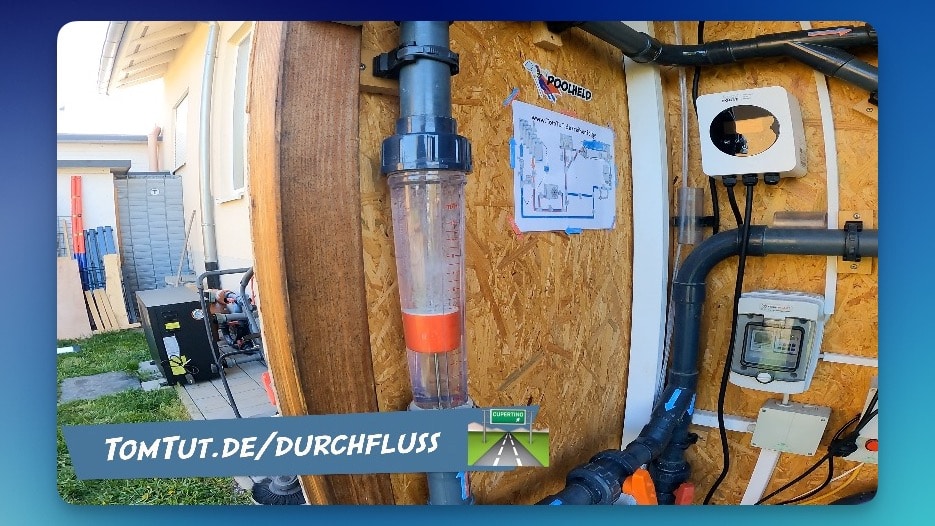

Ob deine Filterpumpe das schafft, findest du am einfachsten mit einem Durchflussmesser heraus. Den bekommst du schon für kleines Geld.
Aber Achtung: Möglicherweise musst du deine Technik etwas daran anpassen.
Klingt kompliziert? Keine Sorge – in diesem Beitrag zeige ich dir Erklärungen und Lösungen. 👇
Wie viel Wasser pro Stunde durch deine Pooltechnik läuft, lässt sich einfach messen. Wichtig für Heizung und Wasserpflege #TomTuT #Poolheld

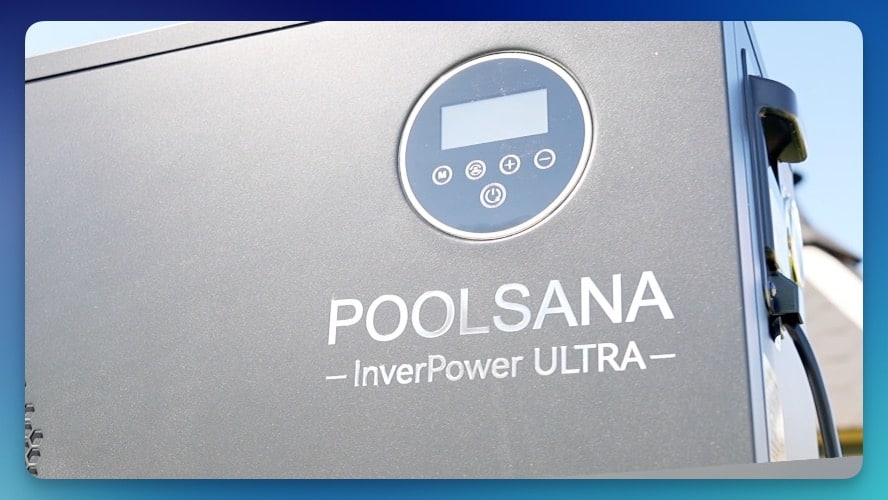

Das Display sieht von vorn sehr edel aus. Das mal zur Optik. Im Video wollte ich es nicht so drastisch ausdrücken, aber ich nutze das Display nicht so gerne. Die Druckpunkte und allgemein die Funktion sind tadellos. Alles reagiert schnell und ich habe auch nie eine Fehleingabe gehabt. Also, dass er eine Taste erkennt, obwohl ich die nicht richtig drücke. Solch ein „geiles“ Display habe ich an meiner Haus-Wärmepumpe. Das Display ist so schrecklich. Die Tasten werden sogar erkannt, wenn ich mit dem Finger nur schon in die Nähe komme.
Nein, ich nutze das hier eher weniger, weil ich alles über mein Smartphone und die SmartLife App steuere. Und mittlerweile sogar richtig erfolgreich über ↗ HomeAssistant.

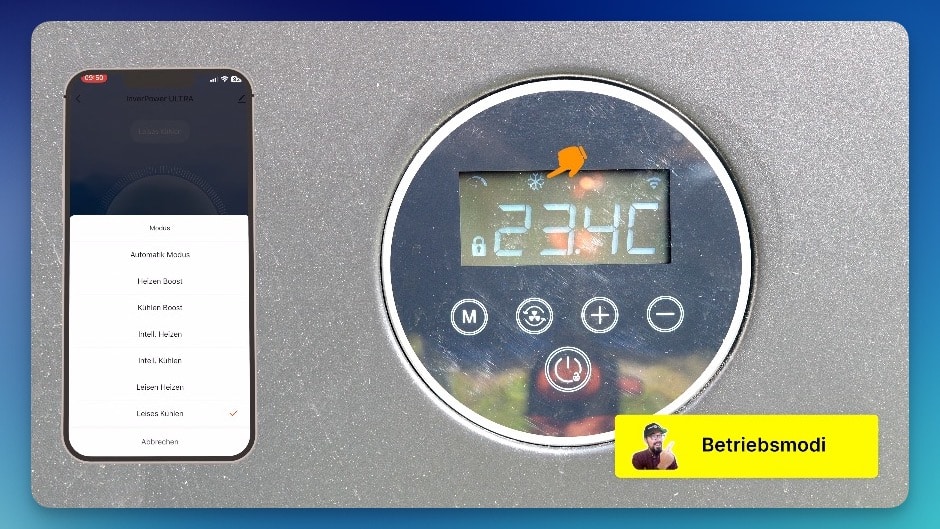

Du hast volle Kontrolle – mit zwei Ebenen von Modi:
3 Betriebsmodi:
3 Leistungsmodi:
Zusätzlich bietet die InverPOWER ULTRA eine integrierte Echtzeituhr, Timerfunktion sowie die Anzeige von Soll- und Ist-Temperatur.
Über das Display erhälst du eine Menge mehr Daten, als über die App. Das ist schade aber vielleicht auch gar nicht so schlimm. Solltest du aber mal diese Werte benötigen musst du am Display einfach

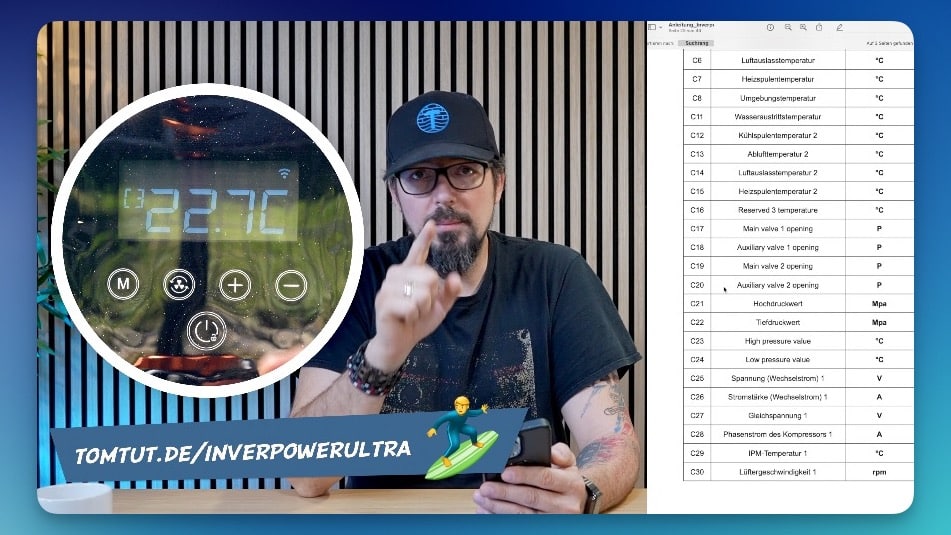

3-Sekunden die „M-Taste“ drücken, dann tauchen nacheinander folgende Codes auf:
| Code | Parametername | Einheit |
|---|---|---|
| C1 | Kompressorfrequenz 1 | Hz |
| C2 | Kompressorfrequenz 2 | Hz |
| C3 | Wassereintrittstemperatur | °C |
| C4 | Kühlspulentemperatur | °C |
| C5 | Abgastemperatur | °C |
| C6 | Luftauslasstemperatur | °C |
| C7 | Heizspulentemperatur | °C |
| C8 | Umgebungstemperatur | °C |
| C11 | Wasseraustrittstemperatur | °C |
| C12 | Kühlspulentemperatur 2 | °C |
| C13 | Ablufttemperatur 2 | °C |
| C14 | Luftauslasstemperatur 2 | °C |
| C15 | Heizspulentemperatur 2 | °C |
| C16 | Reserved 3 temperature | °C |
| C17 | Main valve 1 opening | P |
| C18 | Auxiliary valve 1 opening | P |
| C19 | Main valve 2 opening | P |
| C20 | Auxiliary valve 2 opening | P |
| C21 | Hochdruckwert | Mpa |
| C22 | Tiefdruckwert | Mpa |
| C23 | High pressure value | °C |
| C24 | Low pressure value | °C |
| C25 | Spannung (Wechselstrom) 1 | V |
| C26 | Stromstärke (Wechselstrom) 1 | A |
| C27 | Gleichspannung 1 | V |
| C28 | Phasenstrom des Kompressors 1 | A |
| C29 | IPM-Temperatur 1 | °C |
| C30 | Lüftergeschwindigkeit 1 | rpm |
| C31 | Lüftergeschwindigkeit 2 | rpm |
| C32 | Spannung (Wechselstrom) 2 | V |
| C33 | Stromstärke (Wechselstrom) 2 | A |
| C34 | Gleichspannung 2 | V |
| C35 | Phasenstrom des Kompressors 2 | A |
| C36 | IPM-Temperatur 2 | °C |
| C37 | Treiber DC-Lüfter 2 Geschwindigkeit | rpm |
| C38 | Treiber DC 2 | rpm |
| C39 | Reserved | - |
| C40 | Reserved | - |
| C41 | CRC32-High 4 bits | - |
| C42 | CRC32-low 4 bits | - |
| C43 | Reserved | - |

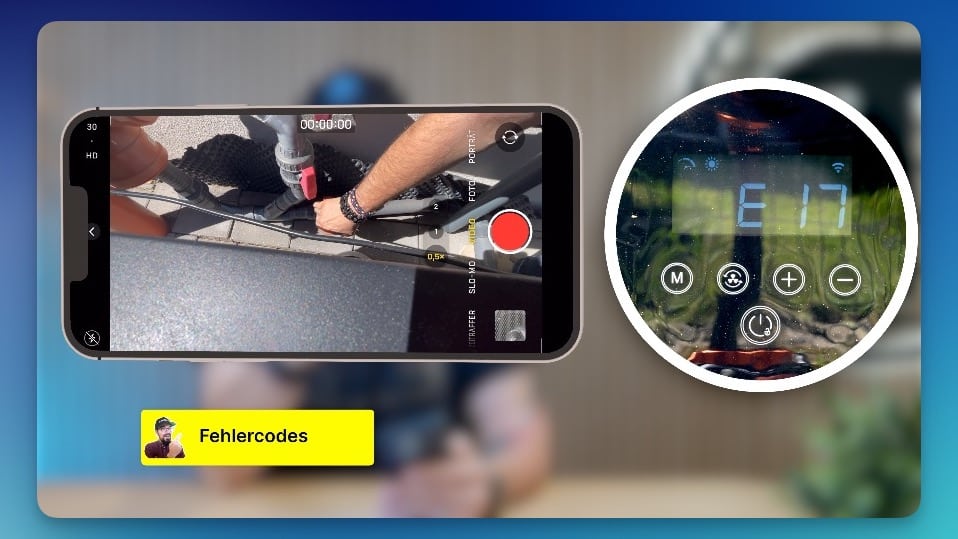

Sollte mal ein Fehler auf dem Display stehen, kannst du in dieser Tabelle den Grund herausfinden.
Tipp: E17 = kein Wasserfluss 😉
| Fehlercode | Beschreibung |
|---|---|
| EE | Wasserein- und -auslass Temperatur-Sensor Fehler |
| E01 | Bedienoberfläche Kommunikationsschutz |
| E02 | Schutz des Kommunikationstreibers |
| E03 | Wechselstromschutz |
| E04 | Wechselspannungsschutz |
| E05 | Gleichspannungsschutz |
| E06 | Phasenstromschutz |
| E07 | IPM (Intelligent Power Module) Übertemperaturschutz |
| E08 | Gleichstromschutz |
| E09 | Schutz gegen hohe Abgastemperatur |
| E10 | Umgebungstemperaturschutz |
| E11 | Hochdruckschutz |
| E12 | Tiefdruckschutz |
| E14 | Schutz gegen niedrige Wasseraustrittstemperatur (Kühlen) |
| E15 | Schutz gegen hohe Spulentemperatur (Kühlen) |
| E16 | Schutz gegen hohe Wasseraustrittstemperatur (Heizen) |
| E17 | Wasserdurchflussschutz |
| E18 | Hochdruckschutz |
| E19 | Niederdruckschutz |
| E20 | Falsche Phasenfolge |
| E21 | Fehlermeldung über Verlust der Phase A-Stromversorgung |
| E22 | Differenzschutz Ein- und Auslasstemperatur |
| E23 | Schutz gegen niedrige Umgebungstemperatur (Heizen) |
| E24 | Schutz gegen niedrige Umgebungstemperatur (Kühlen) |
| E25 | Schutz gegen niedrige Spuleninnentemperatur (Kühlen) |
| E26 | DC-Lüfterfehler (Keine Rückkopplungsgeschwindigkeit) |
| E27 | Fehlermeldung über Verlust der Phase B-Stromversorgung |
| E28 | Fehlermeldung über Verlust der Phase C-Stromversorgung |
| E37 | IPM protection |
| E38 | Schutz des Treibermoduls |
| E49 | Fehler am Einlasssensor |
| E50 | Fehler am Spulensensor |
| E51 | Abgassensor defekt |
| E52 | Fehler Saugsensor |
| E53 | Fehler im Innenspulensensor |
| E54 | Umgebungssensorfehler |
| E57 | Fehler am Auslasssensor |
| E63 | Fehler am Hochdrucksensor |
| E64 | Fehler am Tiefdrucksensor |
| D17 | Treiber-IPM-Überstromschutz |
| D18 | Treiberkompressorfehler (außer IPM-Fehler) |
| D19 | Überstromschutz des Treiberkompressors |
| D22 | Treiber IPM Hochtemperatur-Schutz |
| D23 | Treiber-PFC-Fehler |
| D24 | Treiber-DC-Bus-Hochspannungsschutz |
| D25 | Treiber-DC-Bus-Unterspannungsschutz |
| D26 | Treiber AC Niederspannungsschutz |
| D27 | AC-Überstromschutz des Treibers |
| D32 | Kommunikationsfehler des Treibers |
| D33 | Treiber IPM Temperaturschutz |
| D34 | Treiber DC-Lüfter 1 Fehler |
| D35 | Treiber DC-Lüfter 2 Fehler |
| D36 | Treibertransformatoreingang 15 V Niederspannungsschutz |
Die SmartLife-App kannst du hier herunterladen:
↗ https://smartapp.tuya.com/smartlife
Ein Tipp: Diese lässt sich über „Tuya“ in ↗ HomeAssistant einbinden 😉
Eine sehr einfache Zeitschaltuhr kannst du direkt vorne am Display eingeben. Das ist relativ „fummelig“ und ich habe das im Video bewusst nicht komplett gezeigt. Hier beschreibe ich es auch nicht tiefer. Ich gebe dir einen Auszug aus der Anleitung:

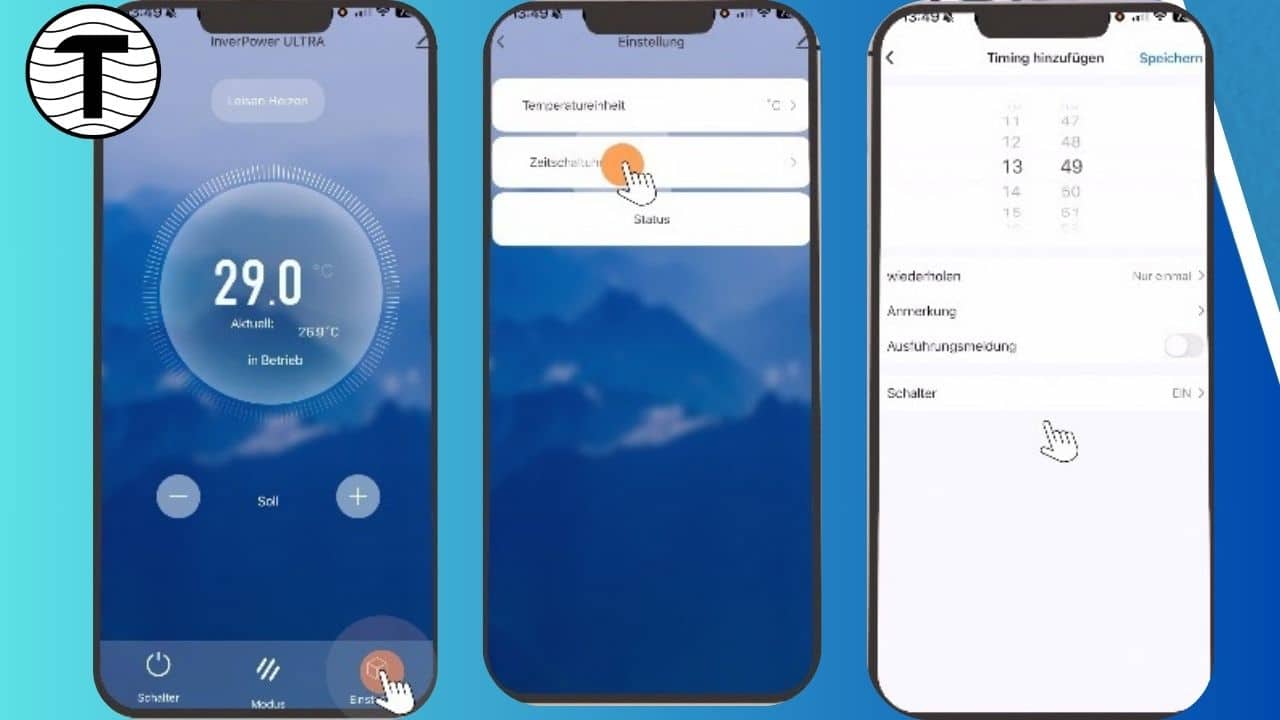

Über die SmartLife-App ist dies jedoch sehr einfach und intuitiv machbar. (Die App kann optisch abweichen, je nach Version). Es gibt unter Einstellungen einen Punkt für die Zeitschaltuhr. Dort lässt sich dann ein einmaliger oder wiederholender Timer erstellen. Das funktioniert, so meine Erfahrung, problemlos in der Einrichtung.
Doch ich steuere meine Wärmepumpe entweder manuell, bei Bedarf, oder auch mit einer externen Automation, wie ↗ HomeAssistant.

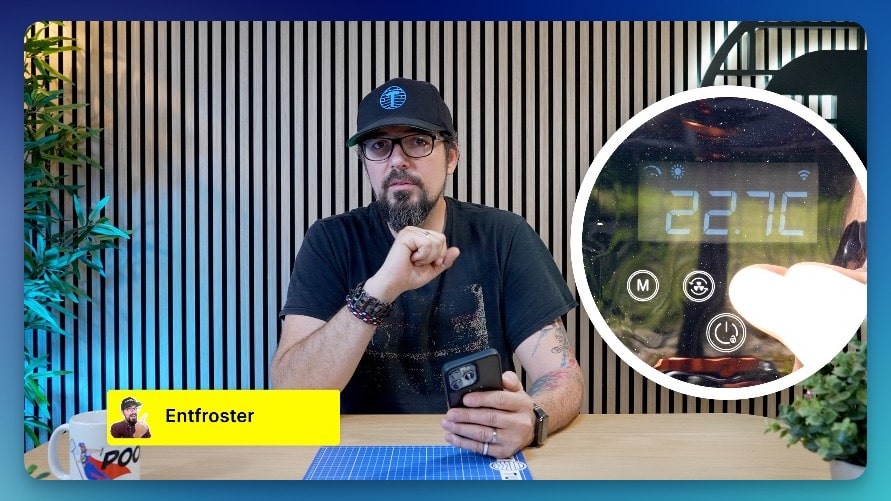

Eis kann auch mal im Sommer an der Wärmepumpe entstehen. Das ist normal. Die Wärmepumpe kann sich selbst enteisen. Doch falls es mal manuell nötig wird lässt sich das manuell starten:
Dazu einfach „+ Taste“ und „- Taste“ gleichzeitig drücken.
Winterbetrieb:
Bevor die ersten Frostnächte kommen, solltest du deine Wärmepumpe unbedingt richtig auf den Winter vorbereiten. Sonst kann es zu Frostschäden kommen – und die sind nicht von der Garantie abgedeckt!
So gehst du vor:
💡 Wichtig:
Dreh die Überwurfmutter der unteren Wasserleitung auf, um das Wasser sicher abfließen zu lassen.
Wenn Wasser im Gerät gefriert, kann der Titan-Wärmetauscher reißen – und das willst du ganz sicher vermeiden.
